回转支承轴承的安装方法

回转支承轴承可以用于多种安装固定形式。下面提供了几种基本安装方式图。为了满足一些特殊应用环境，安装方式可能会有所改变。这种改变包括孔的式样、位置和润滑孔数量，采用不完整齿圈以及特殊密封的整合。下面展示的回转支承结构只是为了举例说明。实际设计中的一些重要细节，如安装板厚度、加强构件的位置和数量、螺栓长度，都是需要设备设计人员确定的，在此不做详细阐述。

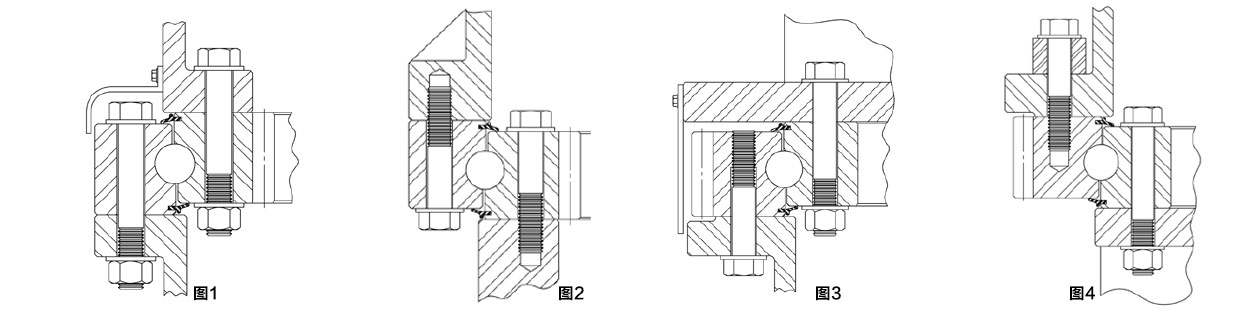

（图1）外圈固定，内圈支承上部结构旋转，小齿轮驱动轴承内圈。在外密封和螺栓之外设有防尘盖，可以在极端工作环境下防止污染物进入。

（图2）内圈支承上方带小齿轮的旋转结构。该回转支承轴承有一个外盖，可以保护静止外圈上的齿牙。

（图3）小齿轮安装在齿轮外圈支承的结构上，外圈旋转。齿圈位于内圈可以在极端恶劣的环境下得到一定的保护。

（图4）齿轮与静止内圈相连，使带齿外圈及其上部结构旋转。
