JB/T2300-1999基本参数 (01系列)  ① --产品类别：
０－球类回转支承
１－滚柱回转支承
②－滚道结构型式
１－单排交叉滚柱式单排四点接触球式
２－双排异径球式
３－三排滚柱式
③－传动方式：
０－无齿式
１－渐开线圆柱齿轮外啮合小模数
２－渐开线圆柱齿轮外啮合大模数
３－渐开线圆柱齿轮内啮合小模数
４－渐开线圆柱齿轮内啮合大模数
④－滚动体（钢球或滚柱）直径（ mm）
⑤－滚道中心圆直径（ mm）

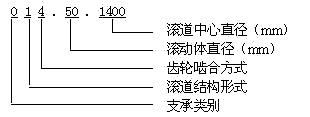

其本代号举例：
该代号规格表示：
单排四点接触球内齿式（大模数）回转支承，钢球直径 50mm ，滚道中心圆径 1400mm 。
JJ36-91标准回转支承参数（Q系列）
一．单排球式（JJ36-91）
⑴--回转支承结构型式 Q：单排球式
⑵--传动型式代号
W：外齿式，N：内齿式，U：无齿式
⑶--安装孔型式代号
A：内、外圈安装孔均为通孔
B：内、外圈安装孔均为螺孔
C：外圈安装孔为螺孔，内圈为通孔
D：外圈安装孔为通孔，内圈为螺孔
⑷--滚道中心直径，mm
⑸--滚动体直径，mm
⑹--齿轮模数分类代号
A：表示大模数，不带A表示小模数
⑺--精度等级分类
G：精密级，不带G表示普通级
型号标记示例：
单排球式，大模数外齿，外圈螺孔内圈通孔连接，滚道中心直径1250mm，滚动体直径40mm，普通级的回转支承，产品型号标记如下：
回转支承 QWC1250.40A
HS系列单排球式回转支承（JB2300-78A）
单排球式（JB2300-78A）
⑴--回转支承类别 HSW：外齿式单排球式 HSN：内齿式单排球式 ⑵--滚道中心直径，mm ⑶--滚动体直径，mm ⑷--齿轮模数分类代号 A：大模数，不带A表示小模数 型号标记示例： 单排球式，大模数外齿，滚道中心直径为1250mm，滚动体直径为40mm的 回转支承，产品型号标记如下： 回转支承 HSW1250.40A JG/T66-1999 |
